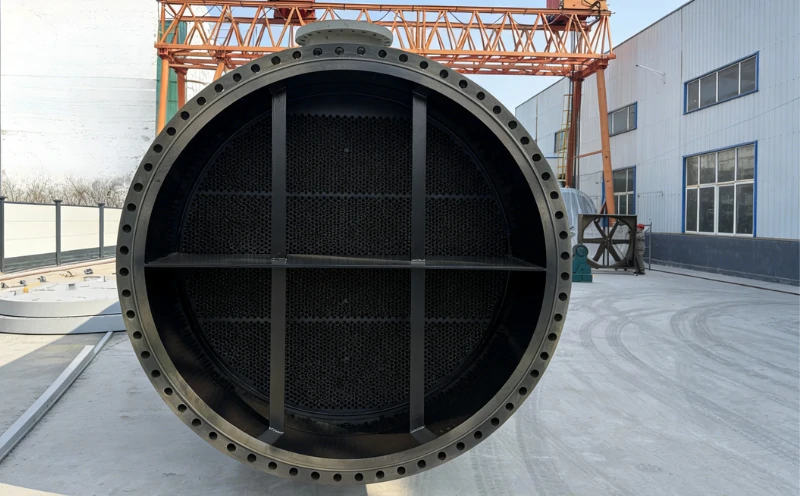

换热器涂层修复是设备维护中的关键环节，目的是恢复防腐屏障、防止腐蚀扩展，失效涂层是否修复和修复质量会直接影响设备剩余寿命。以下是换热器涂层修复具体步骤，适用于管束、管板、壳体等部位的局部或大面积修复：
一、修复前准备
1、停机准备与安全隔离
设备停机、泄压、降温至常温，切断介质、电源。排空内部残液、水垢、杂质，用清水冲洗干净并彻底晾干。对法兰口、管口、仪表、密封面进行包裹防护，防止喷砂、涂料进入堵塞。施工环境需要温度 5–35℃、湿度 ≤85%，无雨、无雾、无粉尘。
2、失效评估与范围界定
通过目视、电火花检测、测厚仪等确定失效区域边界；用记号笔标出需修复范围，并向外扩展50–100 mm（确保搭接过渡区）。
3、材料与工具准备
修补涂料必须与原涂层体系兼容，准备角磨机、钢丝刷、砂纸等相应的工具和防护用具
二、失效涂层清除
确定修复范围，彻底清除松动、起泡、剥落的涂层，露出坚实附着层或裸金属。如果是局部修复，将破损区域打磨至金属本色，边缘切成斜坡过渡。如果是整体修复，需要全面喷砂，去除所有旧涂层、锈蚀、氧化皮。焊缝、管口、管板口重点打磨，无死角、无残留。
三、表面处理
需要修复的基体表面温度 > 露点 +3℃，相对湿度 <80%；修复区域喷砂 / 打磨达到 Sa2.5 级（金属亮白、无锈蚀）；粗糙度控制在 40–80μm，保证新涂层粘得牢。用压缩空气吹扫 + 酒精擦净，确保无油、无灰、无水。表面处理后必须在规定的时效内涂装。有点蚀、凹坑、划痕的位置，先使用修补腻子 / 环氧修补剂填平；修补后打磨平整，保证表面顺滑、无台阶、无应力集中。
四、涂层修复施工
1、涂底漆
局部修复先刷涂 / 喷涂底漆，确保覆盖全部金属面。要求均匀、无漏涂、无流挂，完全固化再进行下一道。
2、涂中间漆 / 面漆
遵循薄涂多遍的原则，严禁一次厚涂。每层干透后再涂下一层，总厚度达到 80–150μm。管口、焊缝、缝隙、热影响区重点加强。
3、涂层固化
常温自然固化 ≥24 小时，自然晾干 7 天才能投用，温度低可适当延长，固化期间禁止进水、碰撞、施压、升温。
五、质量检测
外观检查：无针孔、无裂纹、无流挂、无漏涂，与原涂层平滑过渡。
厚度检测：测厚仪多点测量，达到设计厚度。
电火花检测：无击穿、无打火，确保无针孔。
附着力检查：划格法 / 拉开法合格，不脱落、不起皮。
只有按规范执行每一步，才能确保修复部位与原涂层同等寿命，真正实现长效防腐。在涂层修复后准备运行前需要拆除所有防护，检查管口无堵塞、法兰无涂料污染。按要求进行水压试验，无渗漏。缓慢升温，禁止骤热骤冷，避免涂层热震开裂。
