钛纳米防腐涂料是一种基于纳米钛粉与树脂复合的新型防腐材料，是将钛及其合金粉超细化至纳米级，与高分子材料杂化复合形成钛纳米聚合物，再以此作为活性填料，添加到树脂等成膜物质中，并配合溶剂、固化剂、助剂等制成。具有很强的抗腐蚀性，能有效抵御酸、碱、盐等多种腐蚀介质的侵蚀。涂层结构致密，抗渗性能比湿云母鳞片型环氧涂料高4倍以上，能有效阻挡腐蚀介质的侵入。与基体表面结合牢固，附着力达到A级，拉开法附着力可达4.7MPa以上，确保涂层长期不脱落。耐磨性好，1000g/1000rg磨损量仅为0.014，同时具有良好的导热性，能使冷热换效率平稳。具有阻垢、导静电等性能，使用温度范围广，一般在-40℃ - 300℃之间。

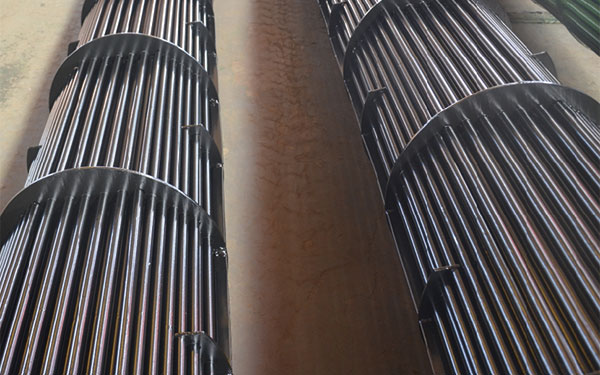

钛纳米防腐涂料具有优异的综合防腐蚀保护性能，广泛应用于石油开采、石油加工、海洋船舶、水利工程等领域，可用于板式换热器、列管式换热器、海上平台、海洋构筑物、各种水泵等设备的防腐，在食品及家用电器等行业也有应用。
耐磨耐腐蚀性强
抗渗透性强
附着力强
导热
阻垢
冷热换效率平稳
延长使用寿命
安全性高
导静电
| 检测项目 | 检测结果 | 备注 |
| 耐冲击性cm | 50 | GB/T1732-93 |
| 柔韧性 | 1 | GB/T1731-93 |
| 附着力（划格间距1mm）级 | A级 | GB/T9286-1998 |
| 附着力(拉开法)Mpa | 4.7*A | GB/T5210-2006 |
| 弯曲试验（圆柱轴）mm | 2 | GB/T6742-2007 |
| 硬度S | 133 | GB/T1730-2007A法 |
| 耐磨性1000g/1000rg | 0.014 | GB/T1798-2008 |
| 沸水（浸入8h） | 无变化 | GB/T1733-93乙法 |
| 耐汽油性（浸入90#汽油中7d） | 无变化 | GB/T1734-93甲法 |
| 耐碱性（浸入20%的NaOH中7d） | 无变化 | GB/T9278-2008甲法 |
| 耐盐水性（浸入沸腾的NaCl溶液中8h） | 无变化 | GB/T9274-88甲法 |
| 耐酸性（浸入10%~30%的HCl,HNO3,H2SO4中7d） | 无变化 | GB/T9274-88甲法 |
| 耐腐蚀性（置于2.5Mpa 80℃的H2S,CO2中 7d） | 无变化 | GB/T9274-88甲法 |
| 使用温度 | -40℃~300℃ | |
