镍磷化学镀是一种无外加电流、依靠自催化还原反应在金属表面沉积镍磷合金镀层的表面处理技术。它被广泛应用于换热器（尤其是管束）的防腐领域，其防腐原理主要基于以下几个方面：
一、致密非晶态结构，良好的物理屏障作用
镍磷镀层在沉积后呈非晶态或微晶结构，原子排列高度无序，无晶界、位错等缺陷，结构完全均匀、致密、连续。这种结构使得腐蚀介质（如 Cl⁻、H⁺、O₂、H₂S 等）难以沿晶界渗透，形成一道连续、致密、无孔的物理屏障，有效隔离基体金属与腐蚀环境。相比电镀镍（多晶结构，存在孔隙和裂纹），化学镀镍磷层更均匀、更耐蚀。
二、优异的化学稳定性，耐多种介质腐蚀
镍本身具有良好的耐碱性和中性环境稳定性，磷的引入进一步提升了镀层在酸性、含氯离子、还原性介质中的耐蚀性。高磷镀层在盐雾试验中可达 500–1000 小时以上无红锈，远优于普通碳钢或不锈钢（如304）在某些工况下的表现。
三、均匀覆盖复杂几何形状

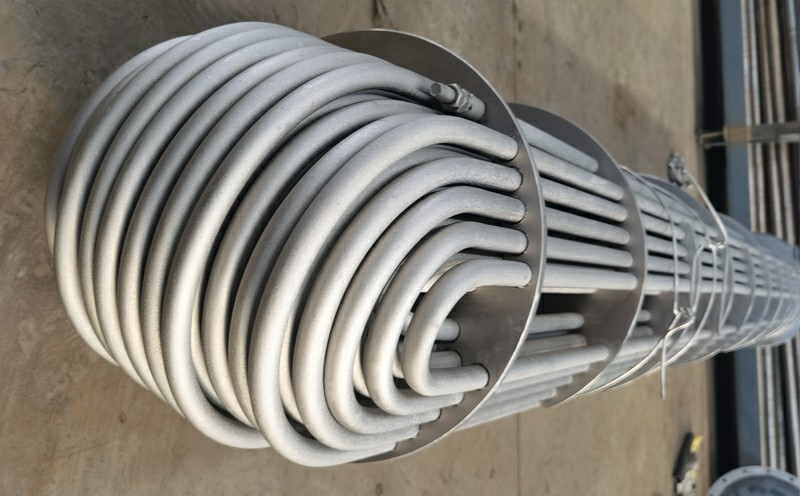

化学镀是自催化反应，只要溶液能接触到的表面，无论形状多么复杂（如螺旋管、细长管内壁、焊缝、盲孔），换热器最容易坏的管板、管束、缝隙、死角，都能均匀沉积相同厚度的镀层，不像油漆、喷涂会薄厚不均、有漏点、有针孔。这对换热器管束（尤其是小直径、长行程、弯管结构）至关重要，避免了电镀或喷涂在死角、内壁覆盖不足的问题。镀层厚度偏差通常 < ±5%，而电镀在管内可能几乎无镀层。
四、高硬度与耐磨性
镍磷镀层硬度高达 500–600 HV（热处理后可达 1000 HV 以上），在含固体颗粒的流体（如循环冷却水、油气混合物）中，能有效抵抗冲刷腐蚀和微动磨损，保护管壁不被磨穿。
五、与基体结合力强
化学镀层通过冶金结合与基体（碳钢、不锈钢、铜合金等）牢固附着，结合力可达 400 MPa 以上，镍磷镀层在含氧水溶液中会自发形成一层极薄的、类似于不锈钢的氧化镍钝化膜，但更均匀、无应力，不易剥落，即使在热循环或振动工况下仍保持完整，大幅提高耐蚀、耐点蚀、耐垢下腐蚀能力，这对换热器长期运行非常关键。
六、局限性与注意事项
不耐强氧化性酸：如浓硝酸、热浓硫酸会迅速溶解镀层。
高温限制：长期使用温度一般 ≤ 300°C（更高温会晶化，降低耐蚀性）。
氢脆风险：对高强度钢（σb > 1000 MPa）需注意去氢处理。
镀液维护要求高：需严格控制pH、温度、装载量，防止自发分解。
镍磷化学镀用于换热器防腐的核心原理就是通过在金属表面形成一层致密、均匀、非晶态的镍磷合金镀层，提供卓越的物理屏障和化学惰性，从而有效阻隔腐蚀介质侵入，同时兼具耐磨、耐冲刷和复杂结构全覆盖的优势。因其无需电源、厚度均匀、耐蚀性强，特别适合换热管内壁、螺旋管、小直径管束等难以用传统方法防护的部位，是高端工业换热器防腐的重要技术手段之一。
