镍磷化学镀工艺是近年来迅速发展起来的一种金属新型表面保护和表面强化技术手段，具有广泛的应用前景。目前化学镀镍磷合金已广泛地应用在石油化工、石油炼制、电子能源、汽车、化工等行业。
一、镍磷化学镀优点
1. 镀层均匀性优异
镍磷化学镀无需外加电流，通过化学还原反应在工件表面沉积镀层，无电化学边缘效应，可均匀镀覆复杂形状构件（深孔、螺纹、凹槽等），尤其适合如液压阀、模具精密零部件，镀层厚度公差可控制在±5%以内。
2. 优异的综合性能
硬度高：镀层镀态硬度可达HV400-600，热处理后显微硬度可达1000-1100 HV，可以媲美硬铬镀层。
耐磨性：非晶态结构赋予镀层自润滑性，摩擦系数低，适用于齿轮、轴承等运动部件。
耐腐蚀性：镀层为非晶态结构，无晶界位错等缺陷，抗腐蚀介质渗透能力强。磷含量6-12%时，在酸、碱、盐及有机溶剂中表现优异，中性盐雾测试（ASTM B117）可达500-1000小时不生锈。
非磁性：高磷镀层（磷含量>10%）适用于电子设备屏蔽。
3. 工艺适应性广
镍磷化学镀工艺可处理多种基材（如钢、铜、铝、钛合金等），基材兼容性强，无需外接电源即可在表面施镀，也适合非导电基材（如塑料电镀前的金属化处理）。镀液稳定性好，可在常温至90℃范围内操作，能够适合自动化生产线。镀层厚度可控（1-100μm），能够满足不同性能需求。可以通过调整镀液中的磷含量（低磷3-6%、中磷6-9%、高磷9-12%），改变和定制镀层性能（如高硬度或高耐蚀性）。
4. 环保优势
相比于电镀工艺中的电镀液，镍磷镀液不含氰化物等剧毒物质，废水处理相对简单，另外镀层无氢脆风险，对于像高强度钢等金属处理可以减少后处理工序。
二、镍磷化学镀缺点
1. 成本较高
镍磷化学镀液需持续补充还原剂（如次磷酸钠）和其他稳定剂，原料成本是电镀的2-3倍。废液处理费用较高，含镍废水由于含有次磷酸盐等还原剂需严格处理（如化学沉淀、离子交换和要氧化处理）才能达标排放，环保成本较高，会增加企业合规压力。
2. 镀液稳定性差
镀液对重金属离子、有机物等杂质敏感，工艺过程需精确控制镀液温度（85-95°C），局部过热或杂质过多易导致镀液分解失效。镀液寿命较短，需要定期过滤，通常4-8个循环后就需要进行更换，维护成本高。
3. 镀层局限性
高磷镀层延展性差脆性较大，受冲击易开裂，若热处理不当镀层易开裂或剥落，不适用于高应力部件。镍磷化学镀工艺沉积速率较慢，低于电镀工艺，大厚度镀层需延长处理时间，影响生产效率另外镀层厚度受限，一般镀层厚度<50μm，过厚易产生内应力剥离。
4. 工艺复杂
镍磷镀工艺需精确控制温度、pH值、搅拌速度等参数（如pH值波动±0.2可能导致镀层发雾或粗糙）。镀层性能（如硬度、耐蚀性）与磷含量密切相关，但磷含量受镀液成分、温度、pH值等多因素影响，工艺窗口较窄需严格监控。
5. 环保与健康风险
含镍化合物为致癌物，操作需严格做好如通风、操作人员必须穿防化服等防护工作。另外磷排放可能引发水体富营养化，需符合《RoHS》《REACH》等法规。

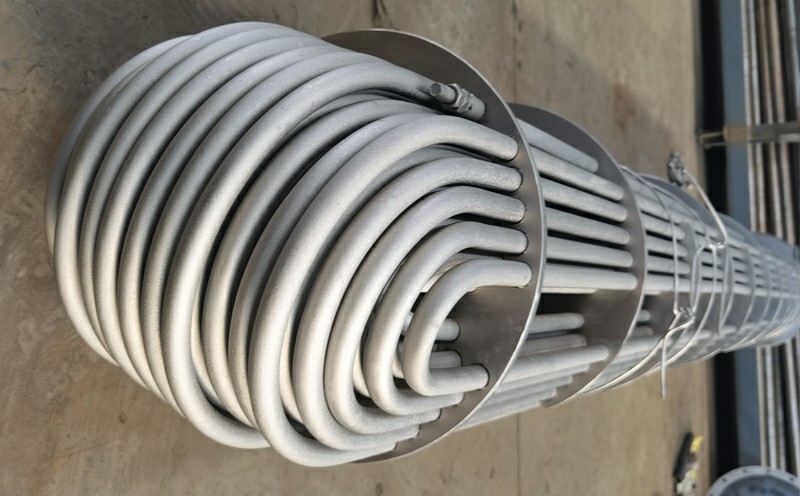

镍磷化学镀这种表面处理技术非常适合于精密仪器、石油化工耐蚀件、电子接插件、航空航天轻量化部件，避免在低成本批量生产、高冲击载荷部件、环保要求苛刻的小型企业使用。目前化学镀镍磷防腐工艺在石油炼制、石油化工的换热器设备上得到广泛应用，经实践证明，能显著提高冷热换设备的耐磨、耐蚀性能，延长其寿命3倍以上，性能优于目前使用的有机涂料，而且适用于碳钢、铸铁、有色金属等不同基材。
